Współczesne instalacje elektryczne, zarówno prąd przemienny (AC), jak i prąd stały (DC), są coraz bardziej narażone na przepięcia. Rosnąca liczba urządzeń elektronicznych i rozwój fotowoltaiki sprawiają, że odpowiednia ochrona staje się koniecznością. Nagłe wzrosty napięcia mogą uszkodzić sprzęt, zakłócić pracę instalacji, a nawet doprowadzić do pożaru.
Zabezpieczenia przeciwprzepięciowe w instalacjach elektrycznych skutecznie minimalizują ryzyko awarii i chronią domowników oraz całą infrastrukturę. W zależności od rodzaju napięcia – AC lub DC – należy zastosować odpowiednie rozwiązania techniczne. Instalacje fotowoltaiczne wymagają indywidualnego podejścia, ponieważ pracują na napięciu stałym i mają odmienną charakterystykę niż sieć domowa.
W artykule przybliżymy, czym są przepięcia, jak działają ograniczniki, gdzie je montować i czym różni się ochrona w systemach AC i DC. Dzięki temu lepiej zrozumiesz, jak dbać o bezpieczeństwo swojego domu i instalacji.
Oprócz teorii znajdziesz także praktyczne wskazówki dotyczące doboru urządzeń, znaczenia prawidłowego uziemienia oraz zasad skutecznego montażu. Sprawdź, jak zadbać o ochronę, zanim przepięcie spowoduje realne straty.
Czym są przepięcia i dlaczego warto je kontrolować?
Przepięcia to krótkotrwałe skoki napięcia przekraczające dopuszczalny poziom w danej instalacji. Powstają wskutek wyładowań atmosferycznych, błędów w sieci elektroenergetycznej lub podczas pracy urządzeń takich jak falowniki czy klimatyzatory.
W systemach AC takie przepięcia zazwyczaj trwają krótko, ale ich energia potrafi uszkodzić urządzenia. Instalacje DC – typowe dla systemów PV – niosą inne zagrożenia. Stałe napięcie może długo utrzymywać się na niebezpiecznym poziomie, co zwiększa ryzyko awarii i pożaru.
Nawet niewielkie przepięcia, powtarzające się regularnie, mogą stopniowo degradować elektronikę. Sprzęt działa coraz mniej stabilnie, a z czasem ulega uszkodzeniu. Dlatego warto inwestować w zabezpieczenia przeciwprzepięciowe w instalacjach elektrycznych, zanim problem stanie się kosztowny.
Jak działają zabezpieczenia przeciwprzepięciowe w instalacjach AC?

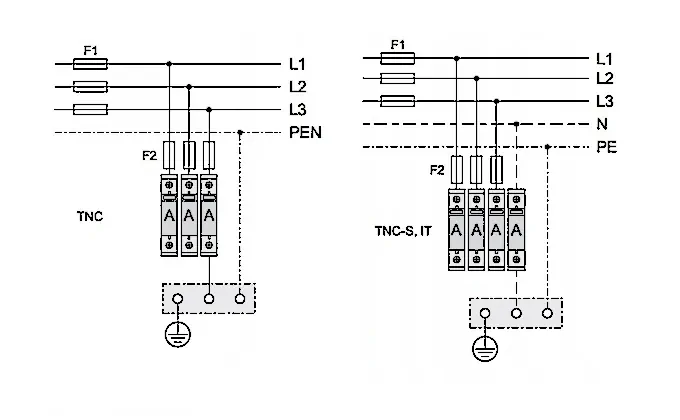

W instalacjach z prądem przemiennym stosuje się ochronniki przepięć, czyli SPD (Surge Protective Devices). Umieszcza się je w rozdzielnicach – głównych i lokalnych.
Najczęściej stosuje się:
Typ 1 (T1) – zabezpieczenie przed bezpośrednim uderzeniem pioruna,
Typ 2 (T2) – ochrona przed przepięciami indukowanymi lub łączeniowymi,
Typ 3 (T3) – montowany bezpośrednio przy urządzeniu (np. w listwach).
Skuteczna ochrona wymaga budowania kaskadowego systemu zabezpieczeń, który rozprasza energię przepięcia i chroni wrażliwy sprzęt. Kluczowe jest także zapewnienie jak najkrótszych połączeń między SPD a uziemieniem.
W domach jednorodzinnych warto uzupełnić ochronę o ochronniki w gniazdkach lub listwach zasilających. W ten sposób można zabezpieczyć urządzenia RTV, AGD i komputery.
Jak chronić instalacje fotowoltaiczne przed przepięciami?
Systemy PV pracują z napięciem stałym i generują nawet kilkaset woltów. W takich warunkach tradycyjne zabezpieczenia nie działają skutecznie. Należy zastosować specjalne ochronniki przepięć DC, przystosowane do pracy w instalacjach fotowoltaicznych.
Umieszcza się je przy panelach (na dachu lub w stringboxie) oraz po stronie wejściowej falownika. Chroni to najwrażliwsze elementy systemu przed skokami napięcia już na etapie ich powstawania.
Podczas doboru ochronników należy zwrócić uwagę na:
maksymalne napięcie pracy (np. 600 V DC lub 1000 V DC),
zgodność z normami (np. PN-EN 50539-11),
klasę SPD (zwykle Typ 2),
odporność na warunki atmosferyczne.
Dodatkowe zabezpieczenia warto montować w rozdzielniach PV. Zapewniają one porządek w instalacji i zwiększają bezpieczeństwo całego systemu.
Uziemienie i montaż – klucz do skutecznej ochrony
Najlepsze urządzenia nie zadziałają poprawnie, jeśli instalacja uziemiająca będzie wadliwa. Dlatego uziemienie powinno mieć niską rezystancję i być dobrze wykonane. Tylko wtedy zabezpieczenia przeciwprzepięciowe w instalacjach elektrycznych zadziałają efektywnie.
Podczas montażu SPD warto zadbać o:
krótkie i proste przewody,
odpowiedni przekrój kabli,
solidne połączenia (zaciski, listwy),
brak zbędnych pętli kablowych.
Po burzy lub awarii sprawdź stan ochronników. Nowoczesne SPD mają wskaźniki zużycia, które ułatwiają kontrolę.
Podsumowanie
Zabezpieczenia przeciwprzepięciowe w instalacjach elektrycznych to podstawa bezpieczeństwa energetycznego w domu i fotowoltaice. Dobór odpowiednich urządzeń, skuteczne uziemienie i fachowy montaż pozwalają uniknąć strat i awarii.
Dzięki dobrze zaplanowanej ochronie możesz spać spokojnie, nawet podczas burzy czy nagłych wahań napięcia. Warto zadbać o to zawczasu, zanim koszty napraw przewyższą wartość zabezpieczeń.
