W instalacjach elektrycznych skuteczność ochrony przeciwporażeniowej ma kluczowe znaczenie dla bezpieczeństwa użytkowników oraz niezawodności urządzeń. W momencie awarii izolacji czy zwarcia, szybkie zadziałanie odpowiednich zabezpieczeń minimalizuje ryzyko porażenia prądem. Dlatego jednym z najważniejszych mechanizmów ochronnych jest samoczynne wyłączenie zasilania, które eliminuje zagrożenie w ułamku sekundy.
Podstawą skutecznej ochrony jest nie tylko właściwy dobór aparatów zabezpieczających, ale również prawidłowe zaprojektowanie i wykonanie instalacji. Znaczenie mają takie czynniki jak impedancja pętli zwarciowej, rezystancja uziemienia czy zastosowanie wyłączników różnicowoprądowych. Wszystkie te elementy współpracują, aby zapewnić szybkie odłączenie zasilania w razie uszkodzenia.
Samoczynne wyłączenie zasilania działa w oparciu o wykrycie przepływu prądu zwarciowego lub upływowego i natychmiastowe rozłączenie obwodu. Właściwe zadziałanie zabezpieczeń wymaga spełnienia określonych warunków normatywnych, takich jak odpowiednia wartość prądu wyzwalającego oraz czas odłączenia. W praktyce oznacza to dobór odpowiednich zabezpieczeń i regularne testowanie instalacji.
Ochrona przeciwporażeniowa to złożony system, w którym każdy element – od przewodów, przez zabezpieczenia, po uziemienie – pełni istotną rolę. W dalszej części artykułu przyjrzymy się szczegółowo, jak działa samoczynne wyłączenie zasilania i jakie są kluczowe warunki jego skuteczności.
Zasada działania samoczynnego wyłączenia zasilania
Samoczynne wyłączenie zasilania polega na natychmiastowym przerwaniu obwodu, gdy tylko wystąpi prąd zwarciowy lub upływowy. W układach TN mechanizm ten opiera się na zabezpieczeniach nadprądowych, takich jak wyłączniki nadprądowe lub bezpieczniki, które reagują na nadmierny prąd przepływający w obwodzie. W układach TT i IT kluczową rolę odgrywają wyłączniki różnicowoprądowe (RCD).

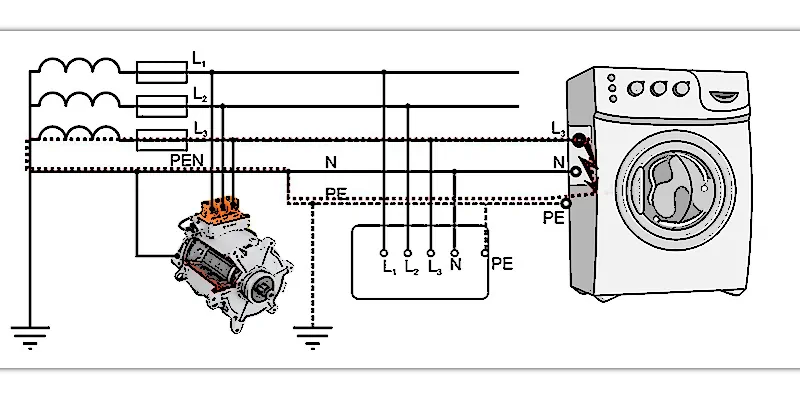

Podczas uszkodzenia izolacji prąd zwarciowy płynie przez przewód ochronny do punktu neutralnego transformatora. Odpowiednio dobrane zabezpieczenie musi wykryć ten prąd i zadziałać w określonym czasie – zwykle nie dłuższym niż 0,4 sekundy w obwodach odbiorczych do 230 V. Szybkie wyłączenie eliminuje niebezpieczne napięcie dotykowe i chroni użytkowników przed porażeniem.
W praktyce poprawne działanie systemu wymaga nie tylko prawidłowego doboru zabezpieczeń, ale również zapewnienia odpowiednich parametrów instalacji. Impedancja pętli zwarciowej musi być na tyle niska, aby prąd zwarciowy osiągnął wartość wyzwalającą aparat zabezpieczający.
Warunki skuteczności ochrony przeciwporażeniowej
Aby ochrona przeciwporażeniowa była skuteczna, muszą być spełnione konkretne warunki techniczne. Przede wszystkim zabezpieczenia muszą zadziałać w wymaganym czasie, zanim napięcie dotykowe stanie się groźne dla człowieka. Wymagania te określają normy, takie jak PN-HD 60364.
W układach TN warunek skuteczności można opisać równaniem Zs × Ia ≤ U0, gdzie Zs to impedancja pętli zwarciowej, a Ia to prąd zadziałania zabezpieczenia. Dla układów TT szczególnie ważne jest zastosowanie wyłączników RCD, które niezależnie od impedancji pętli zwarciowej odłączają obwód przy prądzie różnicowym przekraczającym wartość progową.
Równie istotne jest prawidłowe wykonanie uziemień oraz połączeń wyrównawczych. Dzięki nim napięcia dotykowe i krokowe są ograniczone do bezpiecznych wartości, co dodatkowo zwiększa ochronę użytkowników.
Rola wyłączników różnicowoprądowych
Wyłączniki różnicowoprądowe (RCD) są niezbędnym elementem nowoczesnych instalacji elektrycznych. Reagują na różnicę prądów pomiędzy przewodem fazowym a neutralnym, co pozwala szybko wykryć prądy upływowe. RCD odłączają zasilanie zwykle przy prądzie 30 mA w czasie nieprzekraczającym 0,04 sekundy, co skutecznie chroni przed porażeniem.
Stosowanie RCD jest szczególnie istotne w układach TT, w obwodach gniazd wtyczkowych oraz w pomieszczeniach wilgotnych. Wyłączniki te stanowią uzupełnienie zabezpieczeń nadprądowych, które nie zawsze mogą zapewnić odpowiednio krótki czas wyłączenia.
Najczęstsze błędy i dobre praktyki
Skuteczność ochrony przeciwporażeniowej można znacząco zmniejszyć przez błędy montażowe lub zaniedbania. Najczęściej spotykane problemy to źle wykonane uziemienie, nieprawidłowy dobór zabezpieczeń czy pominięcie regularnych pomiarów. Dlatego tak ważne jest okresowe testowanie RCD i pomiary impedancji pętli zwarciowej.
Dobre praktyki obejmują także stosowanie wielopoziomowej ochrony, łączenie zabezpieczeń nadprądowych z RCD oraz dbanie o jakość połączeń ochronnych. Regularna konserwacja i przeglądy instalacji to gwarancja, że system zadziała wtedy, gdy będzie to najbardziej potrzebne.
Podsumowanie
Skuteczność ochrony przeciwporażeniowej zależy od właściwego doboru zabezpieczeń, starannego wykonania instalacji oraz regularnych kontroli technicznych. Samoczynne wyłączenie zasilania, wspierane przez wyłączniki RCD i prawidłowe uziemienie, skutecznie minimalizuje ryzyko porażenia prądem. Wdrażanie dobrych praktyk, testy okresowe oraz znajomość norm pozwalają utrzymać system na najwyższym poziomie bezpieczeństwa. Dobrze zaprojektowana i utrzymywana instalacja elektryczna zapewnia ochronę zarówno ludzi, jak i sprzętu, nawet w sytuacjach awaryjnych.
