Elektryczność towarzyszy nam każdego dnia. Trudno sobie wyobrazić funkcjonowanie domu, biura czy zakładu przemysłowego bez dostępu do energii elektrycznej. Niestety, każde urządzenie zasilane prądem niesie ze sobą ryzyko porażenia lub pożaru. Dlatego tak ważne jest, aby instalacja elektryczna była nie tylko sprawna, ale również dobrze zabezpieczona.
Jednym z kluczowych elementów systemu ochrony są wyłączniki różnicowoprądowe, potocznie nazywane „różnicówkami”. Choć ich działanie może wydawać się skomplikowane, to ich rola w zapewnianiu bezpieczeństwa jest nie do przecenienia. Chronią życie ludzkie, zabezpieczają przed pożarem i eliminują skutki uszkodzeń w instalacji.
W ostatnich latach wyłączniki różnicowoprądowe stały się standardem w nowoczesnym budownictwie, ale warto wiedzieć, że można (a nawet należy!) stosować je również w starszych instalacjach. To proste, skuteczne i relatywnie tanie rozwiązanie, które może uratować życie.
W tym artykule przyjrzymy się dokładnie, jak działają wyłączniki różnicowoprądowe, dlaczego warto je stosować, jak je prawidłowo dobrać oraz o czym pamiętać przy ich eksploatacji. Jeśli zależy Ci na bezpieczeństwie swoim i bliskich – ten tekst jest dla Ciebie.
Jak działają wyłączniki różnicowoprądowe i dlaczego warto je mieć?

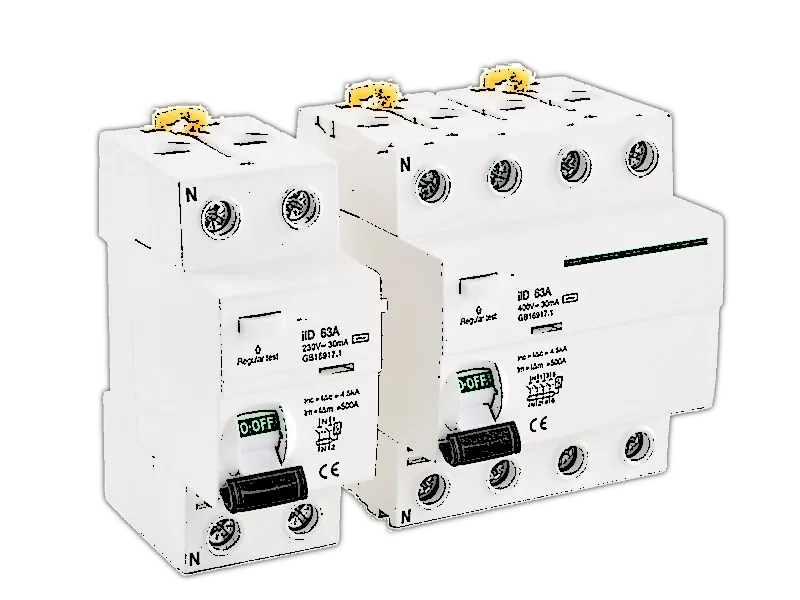

Wyłącznik różnicowoprądowy to urządzenie, które monitoruje przepływ prądu w obwodzie. W idealnej sytuacji prąd wpływający i wypływający z urządzenia powinien być identyczny. Jeśli jednak pojawi się różnica – na przykład gdy część prądu „ucieknie” przez ciało człowieka do ziemi – wyłącznik błyskawicznie odcina zasilanie. I to właśnie ta funkcja może zapobiec tragedii.
Działanie wyłącznika opiera się na prostej zasadzie: porównuje on wartość prądu wpływającego i wypływającego z instalacji. Jeśli różnica przekroczy określoną wartość (najczęściej 30 mA w instalacjach domowych), urządzenie natychmiast przerywa obwód. Reakcja następuje w ułamkach sekundy – zanim prąd zdąży wyrządzić szkody.
Dlaczego warto zainstalować „różnicówkę”? Bo to jedna z najskuteczniejszych metod ochrony przed porażeniem prądem elektrycznym. W połączeniu z odpowiednio dobranymi bezpiecznikami i instalacją ochronną (PE), wyłącznik różnicowoprądowy tworzy system bezpieczeństwa, który działa nawet w przypadku nieprzewidzianych usterek.
Warto również podkreślić, że wyłączniki różnicowoprądowe chronią nie tylko ludzi. Prąd upływowy może powodować nagrzewanie się przewodów i pożary. „Różnicówka” wykrywa takie sytuacje na wczesnym etapie i zapobiega rozwojowi zagrożenia.
Na rynku dostępne są różne typy wyłączników różnicowoprądowych – m.in. typu AC, A, B i F. Każdy z nich odpowiada za wykrywanie innego rodzaju prądów upływowych. Dlatego tak ważne jest, aby dobrać odpowiedni model do konkretnego zastosowania. W instalacjach domowych najczęściej stosuje się typ A, który reaguje na prądy sinusoidalne oraz pulsujące.
Jak dobrać i zamontować wyłącznik różnicowoprądowy?
Dobór odpowiedniego wyłącznika różnicowoprądowego to nie tylko kwestia bezpieczeństwa, ale też komfortu użytkowania instalacji. Najważniejszym parametrem, na który musisz zwrócić uwagę, jest prąd różnicowy znamionowy – czyli próg, przy którym urządzenie zadziała. W domach jednorodzinnych najczęściej stosuje się wyłączniki o czułości 30 mA. To wartość wystarczająco niska, by ochronić człowieka przed porażeniem, ale na tyle wysoka, by nie powodować zbędnych wyłączeń.
Drugim ważnym elementem jest typ wyłącznika. Do instalacji ogólnych, w których zasilane są urządzenia z prostownikami (np. pralki, zasilacze LED, komputery), zaleca się stosowanie wyłączników typu A. Jeżeli masz w domu instalację fotowoltaiczną, falowniki lub przemienniki częstotliwości – warto rozważyć typ B, który radzi sobie także z prądami stałymi.
Montaż „różnicówki” powinien odbywać się zgodnie ze schematem instalacji i najlepiej, by wykonał go uprawniony elektryk. Urządzenie montuje się zwykle w rozdzielnicy, za głównym wyłącznikiem, ale przed zabezpieczeniami nadprądowymi dla poszczególnych obwodów. Pamiętaj, że każda faza i przewód neutralny muszą przechodzić przez wyłącznik – w przeciwnym razie urządzenie nie zadziała prawidłowo.
Częste błędy w instalacji wyłączników różnicowoprądowych
Choć sam wyłącznik nie jest skomplikowanym urządzeniem, jego niewłaściwa instalacja może skutkować nie tylko nieprawidłowym działaniem, ale też całkowitym brakiem ochrony. Jednym z najczęstszych błędów jest podłączenie przewodów neutralnych z różnych obwodów za jednym wyłącznikiem – co powoduje jego nieuzasadnione zadziałanie.
Innym problemem jest niezachowanie ciągłości przewodu ochronnego (PE) lub pomylenie przewodów N i PE. Choć na pierwszy rzut oka może się to wydawać drobiazgiem, w rzeczywistości grozi poważnymi konsekwencjami – od fałszywych wyłączeń po całkowity brak ochrony przeciwporażeniowej.
Warto też pamiętać, że wyłączniki różnicowoprądowe nie zastępują zabezpieczeń nadprądowych. Nie chronią przed przeciążeniem ani zwarciem – dlatego zawsze muszą współpracować z bezpiecznikami lub wyłącznikami nadprądowymi.
Jak testować i dbać o wyłącznik różnicowoprądowy?
Choć „różnicówka” działa automatycznie, Ty również możesz (i powinieneś) regularnie ją testować. Producenci zalecają przeprowadzanie testu co najmniej raz na miesiąc – wystarczy nacisnąć przycisk „T” znajdujący się na obudowie wyłącznika. Jeśli urządzenie działa prawidłowo, natychmiast odetnie zasilanie.
Brak reakcji podczas testu może świadczyć o uszkodzeniu mechanizmu i konieczności wymiany. Pamiętaj, że wyłącznik różnicowoprądowy to element eksploatacyjny – z czasem się zużywa i traci swoje właściwości. W przypadku starych instalacji warto rozważyć modernizację i wprowadzenie dodatkowych wyłączników na poszczególne obwody.
Normy i przepisy – co mówi prawo?
Stosowanie wyłączników różnicowoprądowych w Polsce regulują przepisy Prawa budowlanego oraz normy PN-HD 60364. W nowych instalacjach elektrycznych (zarówno domowych, jak i przemysłowych) montaż „różnicówek” jest obowiązkowy – szczególnie w pomieszczeniach wilgotnych, łazienkach, kuchniach oraz na zewnątrz budynków.
W przypadku starszych instalacji modernizacja nie jest obligatoryjna, ale zdecydowanie zalecana. Dodanie wyłącznika różnicowoprądowego nawet do jednego obwodu – np. zasilającego łazienkę – znacząco zwiększa poziom ochrony. Coraz częściej też towarzystwa ubezpieczeniowe biorą pod uwagę obecność „różnicówki” przy wycenie składek ubezpieczenia nieruchomości.
Podsumowanie – czy warto inwestować w wyłączniki różnicowoprądowe?
Zdecydowanie tak. Choć wyłącznik różnicowoprądowy to tylko jeden z elementów instalacji, jego rola w ochronie życia i zdrowia jest nie do przecenienia. Chroni przed porażeniem prądem, zapobiega pożarom i stanowi fundament nowoczesnej instalacji elektrycznej.
Inwestując kilkadziesiąt złotych, możesz uniknąć strat sięgających tysięcy – albo, co ważniejsze, tragedii. Jeśli jeszcze nie masz „różnicówki” w swojej rozdzielnicy – najwyższy czas to zmienić.
